Resumo
A Guarda Aérea Nacional do Havaí, 154ª Ala, compartilha as instalações da Base Aérea de Hickam com o Comando do Pacífico. A base está localizada em 2.850 acres de terra adjacente ao Aeroporto Internacional de Honolulu. Para apoiar a operação de pintura e manutenção dos jatos F-22 Raptor da Guarda Aérea Nacional, uma nova instalação de reparo de baixa observável/composta foi construída. A instalação, composta por um hangar/cabine de pintura de 17.500 pés quadrados e um edifício de apoio de 17.700, apresenta sofisticados sistemas mecânicos de controle climático para operações de pintura de aeronaves.
Desafio
A Guarda Aérea Nacional do Havaí delineou seus critérios para um novo hangar/cabine de pintura e instalações de construção de apoio para manter e reparar seu contingente de jatos F-22 Raptor. A instalação precisaria atender a requisitos complexos e precisos de temperatura e umidade para garantir a qualidade do processo e, devido à natureza da operação, deveria ser à prova de explosão. Em alinhamento com seus objetivos de processo ambiental, a Guarda Aérea Nacional enfatizou a necessidade de eficiência energética no projeto da instalação. A confiabilidade e a redundância dos equipamentos também foram necessárias para garantir a operação contínua do edifício. Com os F-22 esperando na plataforma, um projeto comprimido e um cronograma de construção foram desenvolvidos.
Solução
Com base em um relacionamento de dez anos com a Guarda Aérea Nacional e seu sucesso em projetos anteriores, a Trane foi contratada pelo engenheiro mecânico do projeto para fornecer equipamentos e controles digitais diretos (DDC) para o edifício de suporte do hangar. A experiência e a presença local da Trane, combinadas com a conveniência e eficiência de usar um sistema de controle central durante todo o projeto, levaram o empreiteiro geral, Nan Inc., a entrar em contato com a Trane para também discutir uma solução para a cabine de pintura do controlador lógico programável (PLC) especificado controles.
Gerenciando a eficiência energética
O edifício de apoio foi projetado e comissionado para atender aos requisitos LEED (Leadership in Energy and Environmental Design) do US Green Building Council. O LEED promove uma abordagem de construção completa para a sustentabilidade, reconhecendo o desempenho no desenvolvimento do local, economia de água, eficiência energética, seleção de materiais e qualidade ambiental interna. Sendo a eficiência energética um elemento importante do projeto, foram instalados controles digitais diretos (DDC) montados na fábrica nos manipuladores de ar Trane, unidades ventilo-convectoras e caixas de volume de ar variável para medir e monitorar o uso de energia e os níveis de compostos orgânicos voláteis (VOC). Os controles são integrados a um sistema de automação predial Trane Tracer Summit® (BAS), que os gerentes de instalação usam para garantir o desempenho do sistema, gerenciar o uso de energia e executar tarefas diárias, como agendamento, gerenciamento de alarmes e análise de dados.
Atendendo a especificações complexas
A Trane se reuniu com a Nan Inc. para revisar os planos, desenhos detalhados e especificações para as cabines de pintura PLC. O design exclusivo da cabine de pintura de imagem espelhada, desenvolvido pela empresa de engenharia CH2M Hill, exigia uma temperatura de 75 graus +/- 2 graus e níveis de umidade de 50 por cento +/- 5 por cento, com oitenta e fluxo de ar de seis pés por minuto através da baia e uma pressão de -0,01” entre a cabine e o ambiente externo.
A Trane consultou o Systems Integration Group, uma empresa de programação de software com a qual eles trabalharam em projetos anteriores. Familiarizada com a experiência do Systems Integration Group em sistemas PLC, a Trane contratou a empresa como subcontratada para fornecer suporte de engenharia e programação, enquanto a Trane projetava o conceito geral e a integração do sistema.
Utilizando o relacionamento da Trane com a GE, um PLC GE 90-30 totalmente automatizado e fácil de usar foi programado para manter as especificações personalizadas e projetado com dispositivos finais à prova de explosão. As cabines são totalmente equipadas para controlar, monitorar e manter o fluxo de ar específico em todo o piso da cabine e uma leve pressão negativa na cabine em todos os momentos durante o modo de pintura. Para manter as especificações, foram instalados manipuladores de ar Trane Modular Climate Changer™ de alta qualidade, projetados para confiabilidade e longevidade, bem como unidades personalizadas de desumidificação de rodas térmicas.
As cabines têm modos de desocupação, preparação e purga que respondem automaticamente à entrada do painel de controle PLC ou aos alarmes da cabine. O GE PLC foi integrado ao sistema de automação predial Tracer Summit® (BAS), permitindo aos gerentes de instalações acesso conveniente a partir de um computador dedicado.
Resultados
Dois hangares de cabine de pintura personalizados e uma instalação de apoio foram construídos para manter a frota de jatos F-22 Raptor da Guarda Aérea Nacional do Havaí. Prevê-se uma economia anual de US$ 400.000, em comparação com outros hangares de cabines de pintura, devido a uma recirculação de 80% do ar condicionado e outros recursos de design. Os controles Trane e o Tracer Summit BAS atendem aos padrões rígidos definidos pelos projetistas. A instalação recebeu a certificação LEED Gold.
“A Trane entendeu os requisitos complexos”, disse James Zwiefel, gerente de projeto da Guarda Nacional do Havaí. “E as linhas de comunicação abertas entre a Trane, nosso projetista e empreiteiro geral nos ajudaram a identificar mais facilmente as soluções certas e fizeram o projeto correr sem problemas.”
"Estamos analisando a possibilidade de implementar um sistema Tracer Summit Enterprise Server™ baseado na web para unir todos os locais do Tracer Summit da Guarda Aérea Nacional", disse John Yap, supervisor de manutenção de prédios da Guarda Nacional do Havaí. "Um sistema tornaria mais fácil conveniente."
Sobre a Guarda Aérea Nacional do Havaí

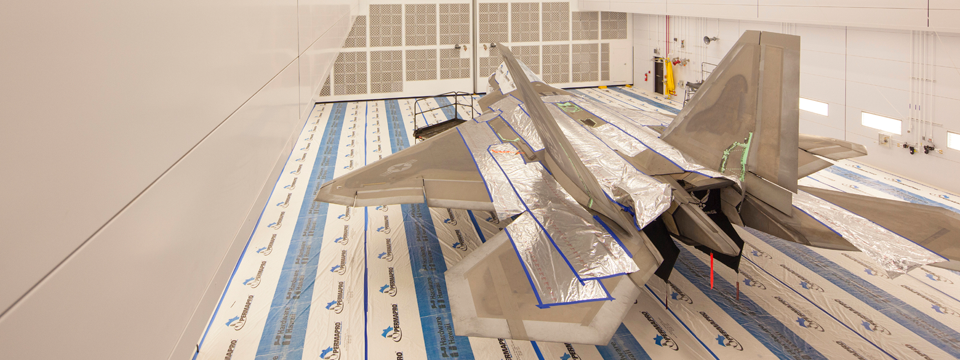

A instalação de reparo de baixa observação/composição da Guarda Aérea Nacional do Havaí inclui duas cabines de pintura de imagem espelhada projetadas sob medida.
As cabines de pintura da Guarda Aérea Nacional são totalmente equipadas para controlar, monitorar e manter os requisitos exatos de temperatura e umidade.
