Desafio

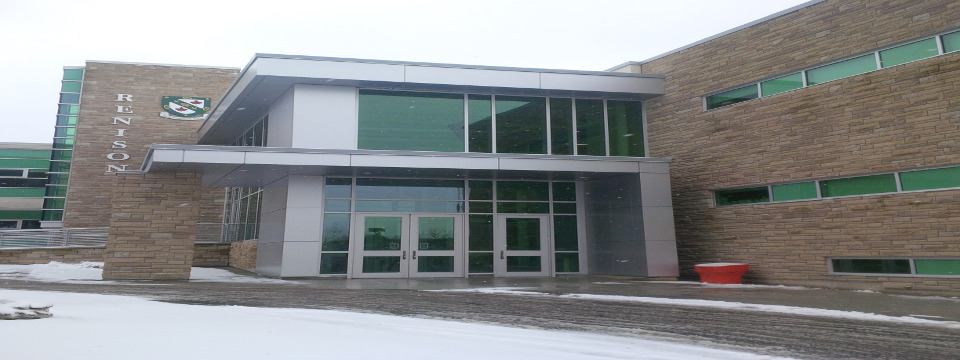

À medida que o corpo discente da Renison University College começou a crescer rapidamente, os administradores da faculdade avançaram com os planos de expansão. Delineando seus objetivos para um novo edifício, a faculdade desejava usar tecnologia comprovada para minimizar o consumo de energia e sua pegada de carbono, mantendo os ocupantes confortáveis. A faculdade também exigia flexibilidade de projeto para acomodar a expansão vertical do edifício quando seus programas e matrículas garantiam espaço adicional.
Solução
Os consultores de projeto/construção da faculdade, AEC Developments e WalterFedy Architects and Engineers, contataram a Trane para discutir o projeto do sistema HVAC do edifício. Para acomodar uma possível adição de edifício vertical, a opção de usar unidades HVAC na cobertura foi excluída, e foi tomada a decisão de seguir em frente com uma planta de resfriamento a ar aprimorada por gelo Trane® EarthWise™.
Deslocamento do consumo elétrico para horários fora de ponta
Trane e WalterFedy trabalharam juntos para atingir os objetivos da faculdade de economia de energia, ciclo de vida estendido do equipamento, facilidade de manutenção e espaço, projetando um sistema de armazenamento térmico para o novo prédio. O armazenamento térmico permite que o colégio mude o consumo elétrico para horários noturnos fora do pico para evitar a avaliação de penalidades e é mais eficiente no nivelamento de carga do que um sistema somente de água gelada. O uso de armazenamento térmico permitiu à Renison reduzir o tamanho de seu chiller de 90 toneladas para 52 toneladas, bem como reduzir a quantidade de dutos, ajudando a diminuir os custos de equipamentos e instalação. Além disso, o uso de tecnologia familiar permitiu que a faculdade continuasse usando seus empreiteiros HVAC existentes.
Implementação de um sistema de alta eficiência
O sistema de refrigeração Trane EarthWise oferece alta eficiência, baixas emissões, desempenho de construção sustentável e documentação. O sistema utiliza equipamentos HVAC de alta eficiência e controles avançados de construção em um conceito de design completo que otimiza o desempenho. Aproveitar os recursos coletivos de controles pré-programados e um pacote de sistema pré-projetado reduz o risco, a complexidade e os custos.
Geração de gelo à noite para resfriamento durante o dia
O sistema Scroll Chiller resfriado a ar CGAM oferece alta eficiência com baixo ruído, pois gera gelo durante a noite, quando a demanda de energia e os custos são menores. Amplamente testado para confirmar sua confiabilidade, o chiller fornece recursos instalados de fábrica para reduzir o consumo de energia e o tempo de instalação. Dois tanques de armazenamento de energia CALMAC® IceBank®, enterrados fora do prédio para não ocupar espaço utilizável nem apresentar distração visual, armazenam o gelo que é usado para resfriar o prédio durante o dia.
Otimizando as operações do sistema
Os algoritmos Adaptive Control™ incorporados no controlador montado na fábrica no Trane CGAM Air-Cooled Chiller ajudam a maximizar o tempo de atividade e gerenciar a programação de hora do dia. Um sistema de automação predial Tracer® SC (BAS) é usado para gerenciar o sequenciamento do resfriador e a detecção de carga para um controle ideal no local e é habilitado para Web para fornecer acesso móvel.
Melhorar a qualidade do ar interior
Projetados para incentivar a conservação de energia, três manipuladores de ar Trane Performance Climate Changer™ de alta eficiência com rodas de recuperação de calor, instalados no porão, fornecem ar de baixa temperatura em todo o edifício. Movendo menos ar, os manipuladores de ar de baixo fluxo exigem menos trabalho no duto, resultando em uma operação mais silenciosa. O ar mais frio também reduz o ponto de orvalho do prédio, melhorando o controle da umidade e a qualidade do ar interno.
Resultados
O Renison University College, em parceria com a WalterFedy e a Trane, implementou um sistema de refrigeração predial com armazenamento térmico. Os primeiros resultados mostram que a demanda elétrica e a economia de consumo são maiores do que o previsto, com 97 por cento do uso de eletricidade do sistema de resfriamento deslocado para horários fora do pico e uma redução de demanda de pico de 88,6 kW. O pico de economia de energia está previsto em US$ 12.000 por ano. Com base na economia de energia, o Renison University College também obteve um desconto significativo da Waterloo North Hydro.
“O sistema tem funcionado sem falhas e com o mínimo de supervisão. Os ocupantes comentaram sobre o clima consistente e as economias de energia foram realizadas”, disse Jim Robson, gerente de operações/instalações da planta, Renison University College. “A Renison University College está comprometida em seguir práticas ambientalmente corretas e, como tal, o gerente da instalação tem o dever de ser um administrador responsável de nossos recursos e escolher processos ou equipamentos para minimizar o impacto da faculdade no meio ambiente. Nosso sistema de gelo Trane atende melhor a esses critérios."
